HN35青贮及干草取样器使用说明书

创建时间：2024-08-02 11:44

一、产品简介

HN35青贮及干草取样器是天津好牛生物科技有限公司历时4年研发改进，在2023年最新推出的一款粗饲料通用型电动取样工具。经大量实操测试，其独特的钻头切削能力与定制款高功率电钻组合，可轻松钻取各类高湿、高压、高NDF特征的粗饲料原料，是业内首款可以一机通用的粗饲料取样设备。2023年8月，HN35青贮及干草取样器获得两项专利，并于同月正式上市。

1. 不同物料钻取作业花絮：

2. 取样器组装视频参考

二、型号和适用范围

1. 产品型号：HN35青贮及干草取样器

2. 专利号：

202330252945.2 / 202321030889.9

3. 适用范围：可广泛应用于水分在5-65%的压窖青贮、裹包青贮、二次压缩苜蓿草捆/燕麦草捆、天然草及各类秸秆草捆的钻取作业。

三、产品配置

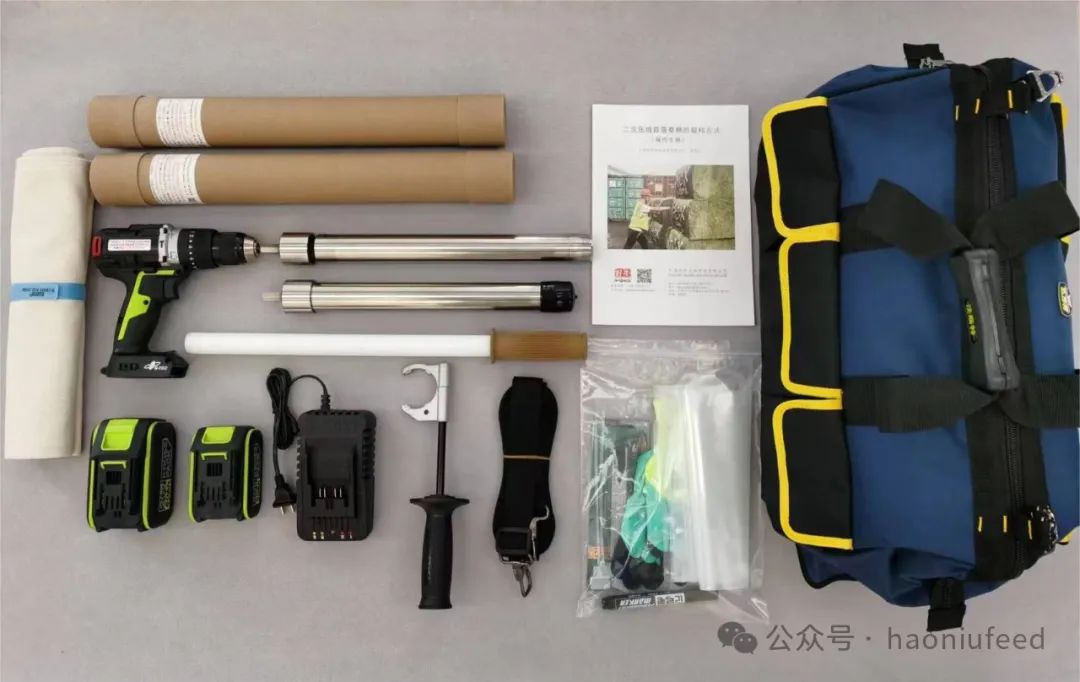

1. 标准版组件配置参考：

2. 标准版配置：

适用于全天大负荷作业需求。

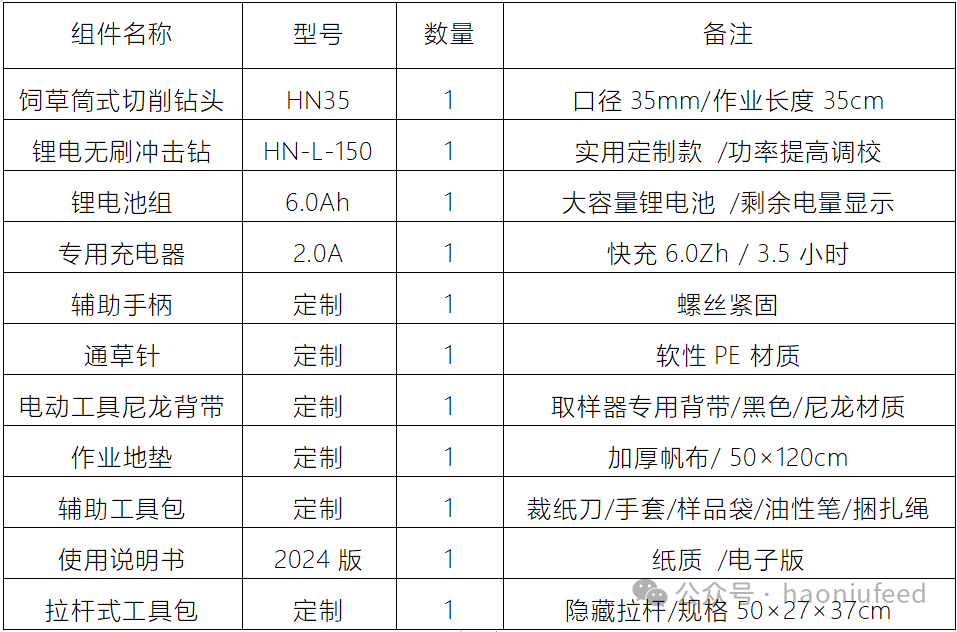

3. 实用版配置：

适用于一般性抽检作业。

注：配置更新会根据用户反馈进行阶段调整，如有变化以发货前确认的配置为准。

四、钻头组件和保修提示

1. 型号：HN35

2. 材质规格：

合金钢/不锈钢口径35mm/

作业长度350mm（有加工误差）

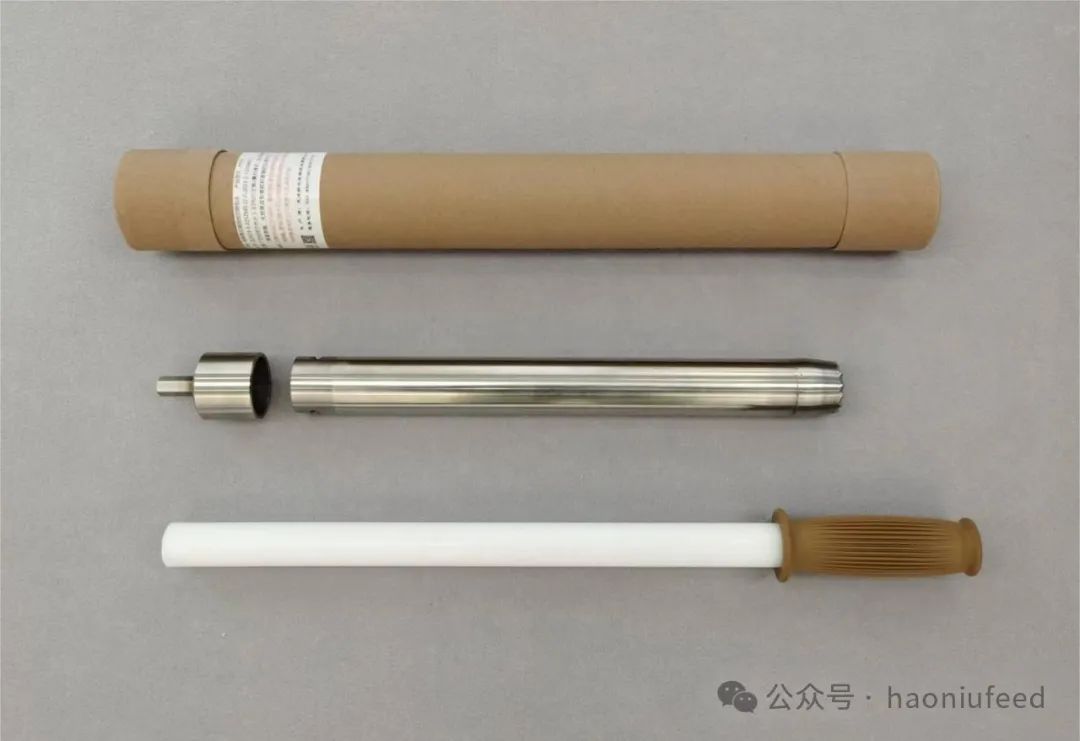

3. 钻头组件：饲草筒式切削钻头、密闭式锁止连接底座、通草针、钻头存放纸筒

4. 产品特点：实测钻头切削能力可轻松钻取各类高湿、高压、高密度、高NDF特征的干草及青贮原料。合金钢材质经特殊硬化处理皮实耐用，有效降低耗材使用成本。密闭式锁止连接底座、插销式设计，实现了钻头的快速安装和拆卸，钻头精密加工高同心度有效降低作业抖动。

5. 疲劳测试：二次压缩苜蓿草捆＞1000钻芯裹包青贮＞1500钻芯（参考值)

6. 钻芯克重：压窖青贮/裹包青贮≥140g/钻芯二次缩捆干草捆≥70g 秸秆类≥60g（参考值）

7. 保修提示：钻头作为耗材是根据使用强度确定损耗时间，钻头已做硬化处理质地淬硬，使用过程中钻头自然磨损，或与草捆中石子等硬物接触，以及意外跌落地面等造成的刀齿崩损不在保修和更换范围。

五、电钻组件和保修提示

1. 标准版型号：

HN-W-180（高功率定制款）

2. 实用版型号：

HN- L-150（实用型定制款)

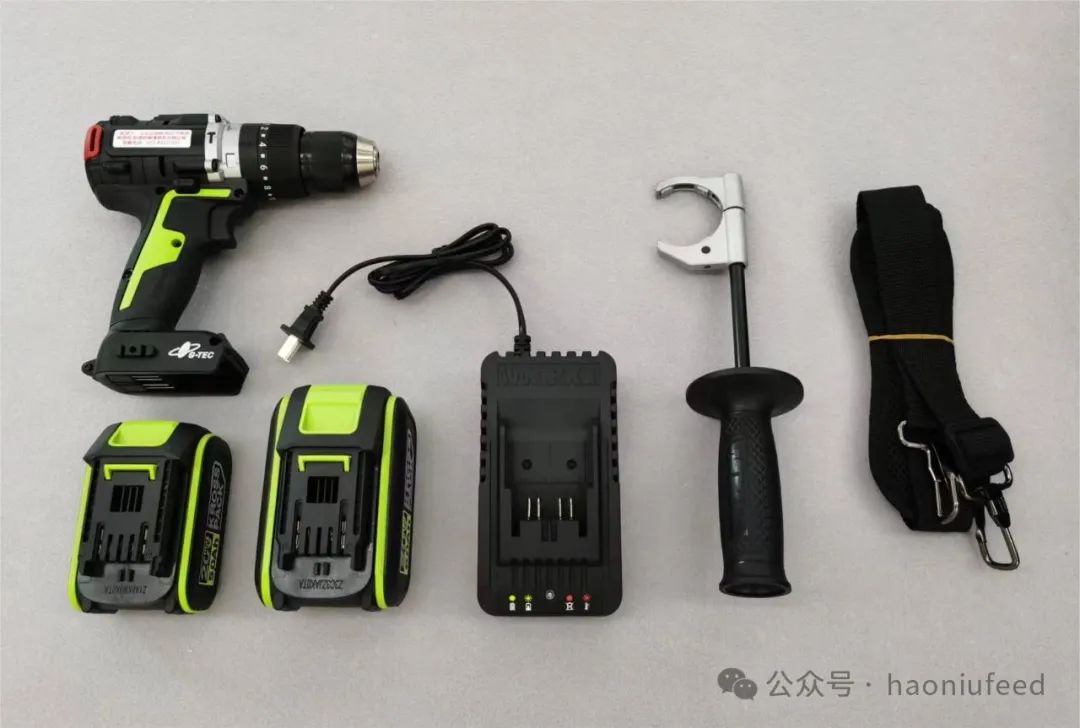

3. 电钻组件：无刷冲击钻/锂电池组/2.0A充电器/辅助手柄/电动工具尼龙背带

4. 产品特点：HN35钻头配套冲击钻，企业定制款，自紧式夹头，体积小巧方便携带。电钻经特别改装调校，实现动力完整输出，将小身材的潜能发挥到最大。过载安全保护，可长时间持续作业。标准版标配6.0Ah大容量锂电池，及5.0Ah备用电池，可满足全天作业需求。

5. 电池组和充电器：

(1)电池组：按红色按钮显示剩余电量。

(2)充电器：绿色灯闪烁代表正在充电中，绿色灯常亮代表充电已完成。

6. 保修提示：电钻动力组为企业定制款，根据厂家保修要求改装设备不提供原厂保修。由定制企业提供自购机之日起，正常使用情况下6个月保修期。

7. 在保修期内,下列情况不属于保修范围：

（1）任何正常使用中自然磨损的零部件，随机附送的附件及配件。

（2）使用不当等人为原因引起的损坏。

（3）未经定制企业允许自行拆卸、维修、改造、保养而导致的损坏。

（4）每台电钻有独立的企业定制版编号，撕毁保修无效。

六、其它组件

1. 拉杆式工具包

（1）可收纳标准版全套配置组件，全重约10KG，拉杆和滚轮装置方便携带和出行。

（2）提手锁扣打开方式：提手有锁扣功能，在闭合的状态下，握住提手两边，上下一分即可打开。

2. 辅助工具包：辅助工具包配件是取样作业中必不可少的小工具，这包括手套、裁纸刀、标注笔、样品袋、捆扎绳。

3. 电动工具专用背带：加宽加厚定制背带，给设备以安全保护。

七、取样器组装步骤和注意事项

请按照数字顺序进行设备组装和操作：

1. 选择安全地点铺好地垫

在繁杂的取样作业现场，地垫的作用是设备和样品放置的集中营地，非常重要。作业前首先要选择安全地点，不受车辆和人员流动的影响。在干净平整的地面上铺好地垫，并在上面进行设备组装和放置，包括取好的样品也要在地垫上集中存放，避免设备和样品的遗落和污染。

2. 安装电池组

作业前要确保电池电量已充满，充电器及备用电池要随身携带。

3. 安装电动工具专用背带

（1）背带作用是将设备背在身上作业，释放出双手给钻头装卸和退样操作留出用手空间，同时给设备以安全保护，避免跌落。

（2）取样员将设备背在身上，单人即可完成取样操作。

4. 设置电钻参数

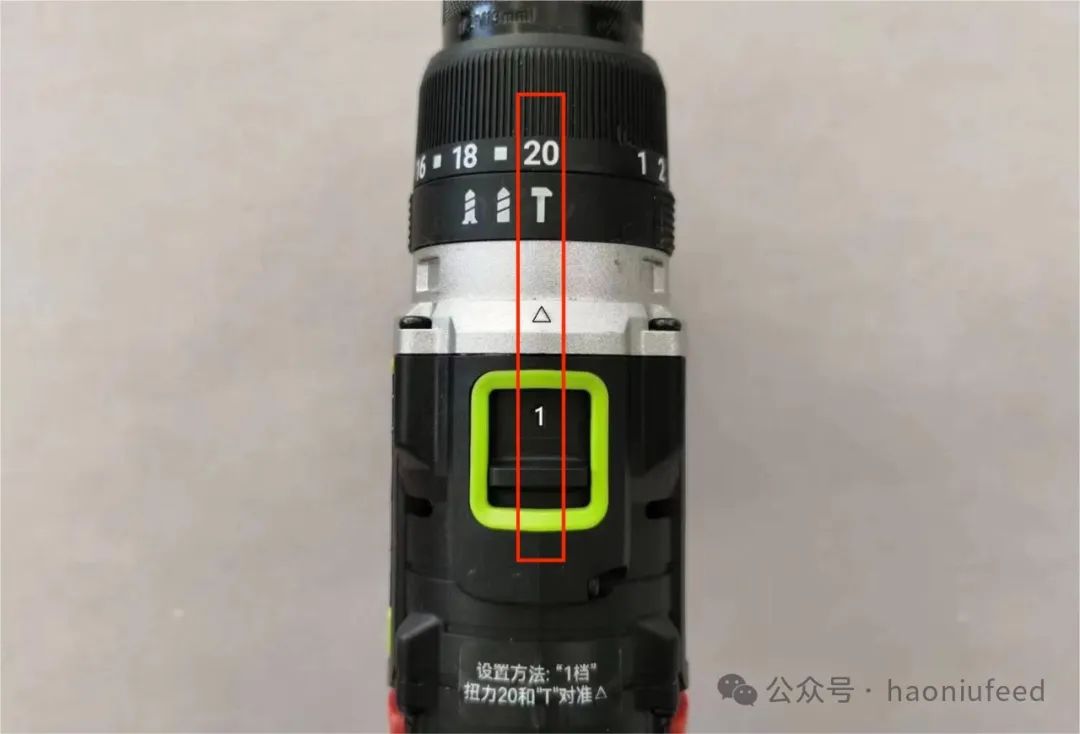

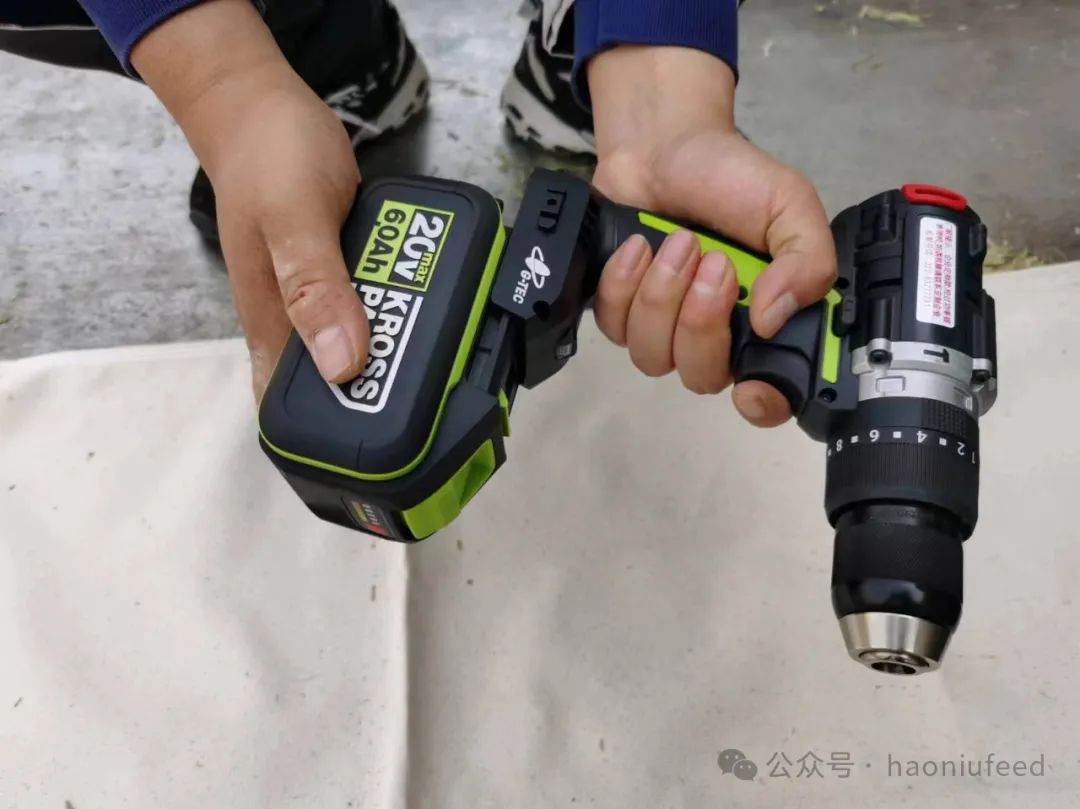

（1）设置方式：以▲为准心，速度1挡 /锤式T /扭力20，设置在同一条线上。

（2）正反转按钮设置：▶▶按钮推到电钻的左边为正转，右边为反转，钻头没有螺旋导槽，钻取草样无所谓正反转，可以正转进，正转出，也可以反转进、反转出，根据操作习惯设置。

5. 安装辅助手柄

辅助手柄采用金属卡口与电钻锁紧，旋转手柄将卡口打开，对应电钻卡槽位置再旋转手柄即可与电钻锁紧。钻取作业用双手控制电钻，提高钻取作业的稳定性。

6. 安装锁止连接底座

（1）密闭式锁止连接底座是天津好牛电动取样器专利之一，底座设计让钻头的插销快速而简单，没有繁琐的安装过程，极大地提高了取样效率。

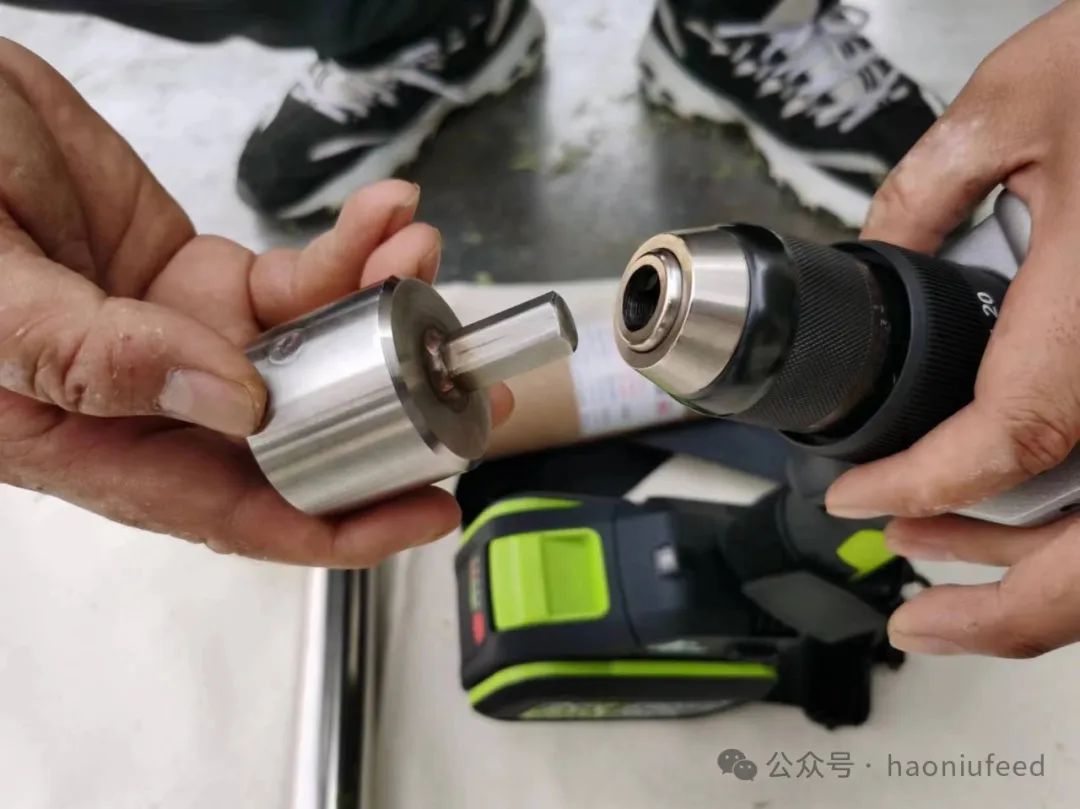

（2）将电钻夹头开口拧至最大，底座连接杆插入夹头中，用力旋转夹头至锁紧。请注意：一定要确认连接底座被夹头锁紧，以防止钻头脱落造成损伤。提示：连接底座安装好以后无需再拆卸下来。

7. 安装钻头进入操作

（1）请注意：在以上组装步骤完成以后，要将电动工具背在身上，最后安装钻头。

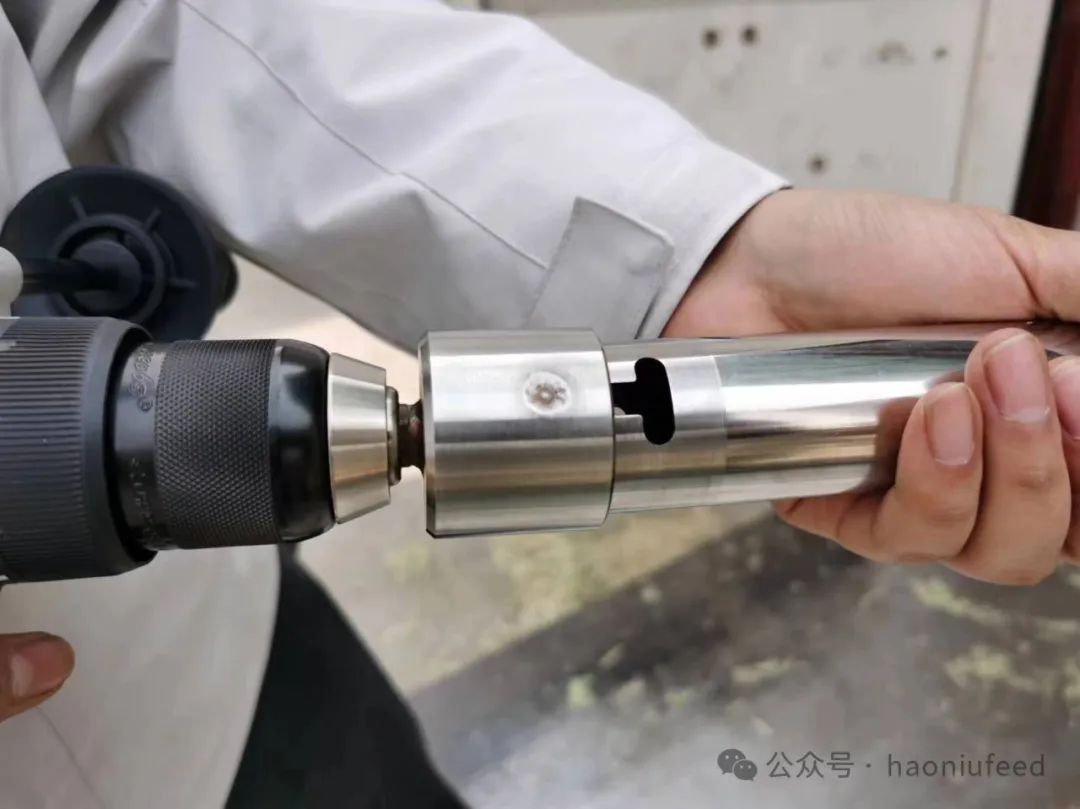

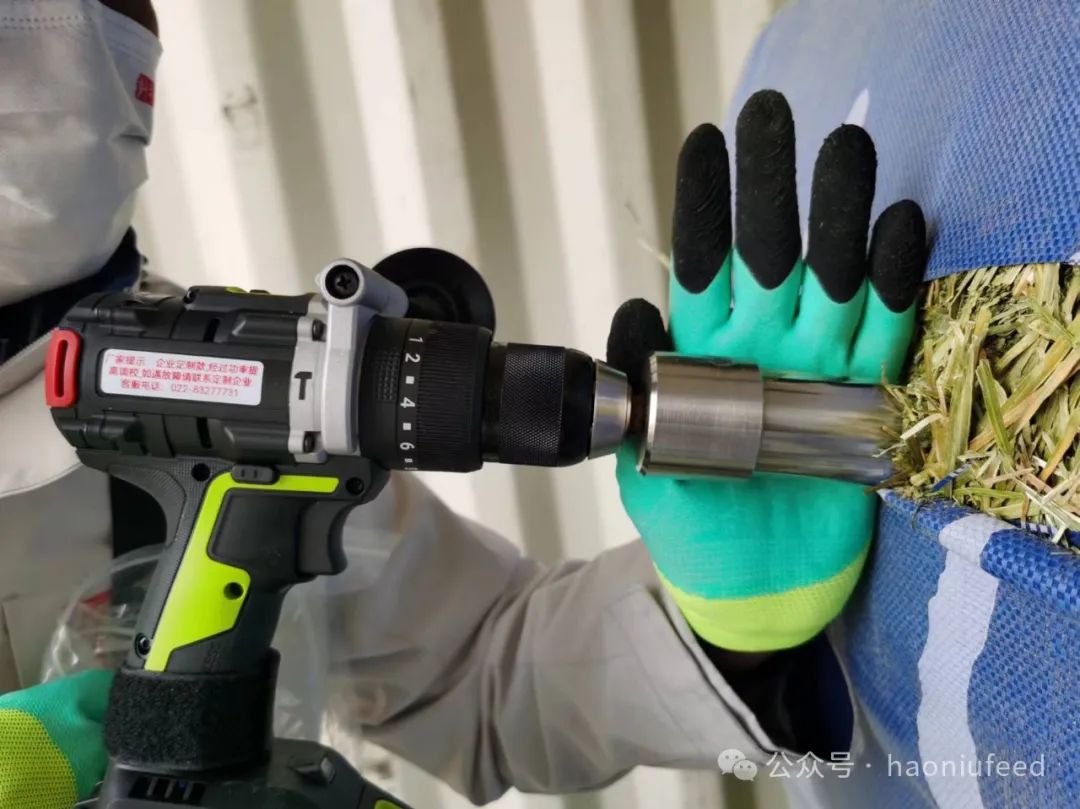

（2）插销钻头：钻头底部缺口对准底座焊点插入，扭转钻头至不动，组装完成。

（3）组装完成，手持设备姿势。

八、钻取作业注意事项

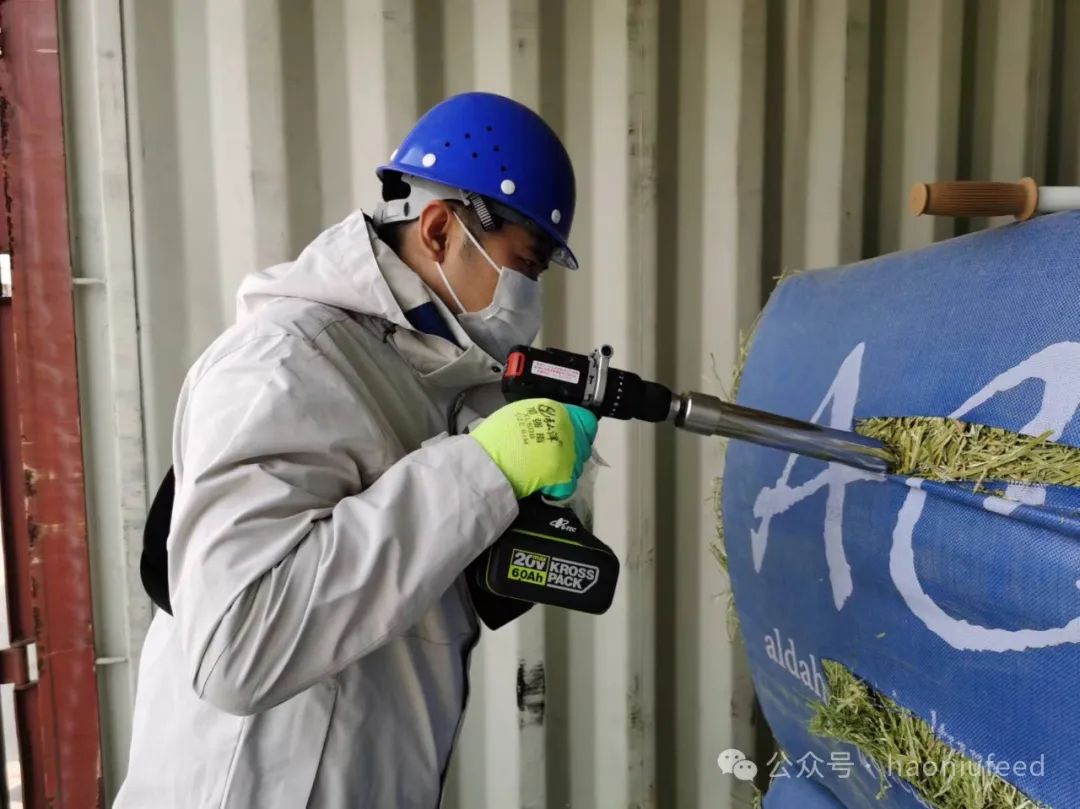

1. 安全防护：钻取作业要全程戴好手套、安全帽、口罩等防护用品，钻取过程中其他人不要靠近，或用手触摸钻头。

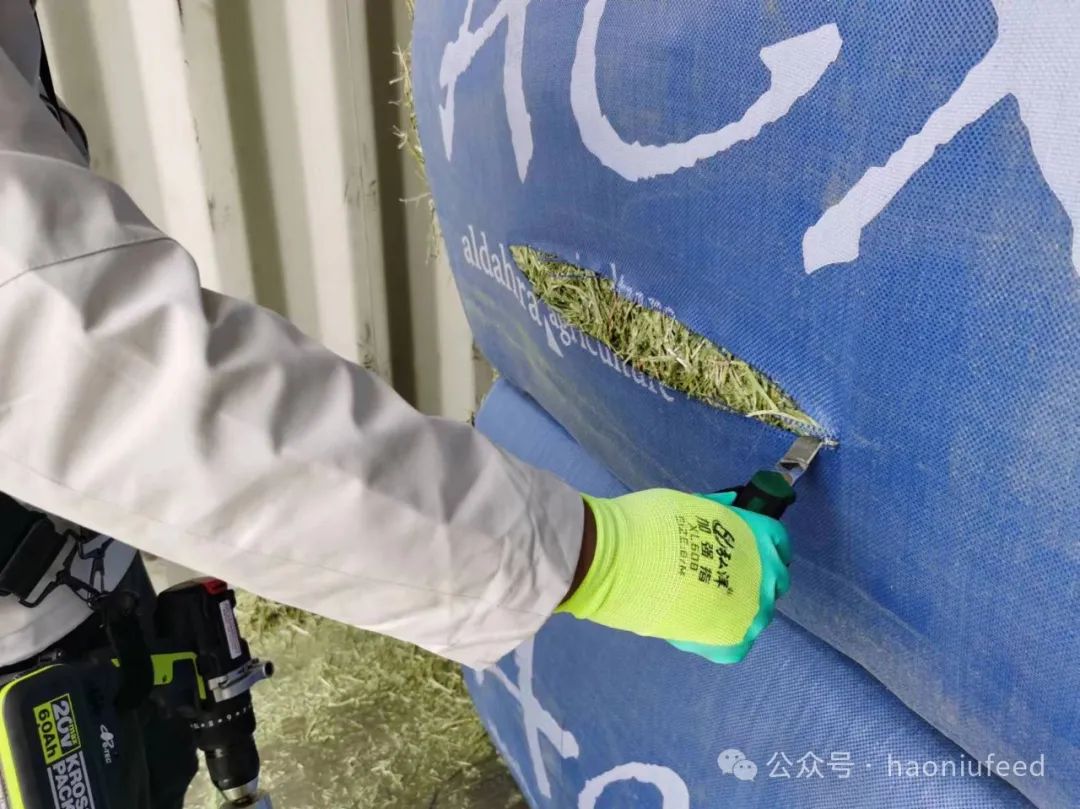

2. 带包装草捆做开口处理：包装塑料丝在实验室检测会判断为灰分，因此在取样前，使用辅助工具包中的裁纸刀对包装做开口处理。开口可选择横切一刀开口，或小三角开口，并在开口处钻取样品，尽量避免将包装塑料丝打入草样中。

（1）套袖包装横切一刀开口：在捆包两边要留出15-20cm的安全距离，不能划开。

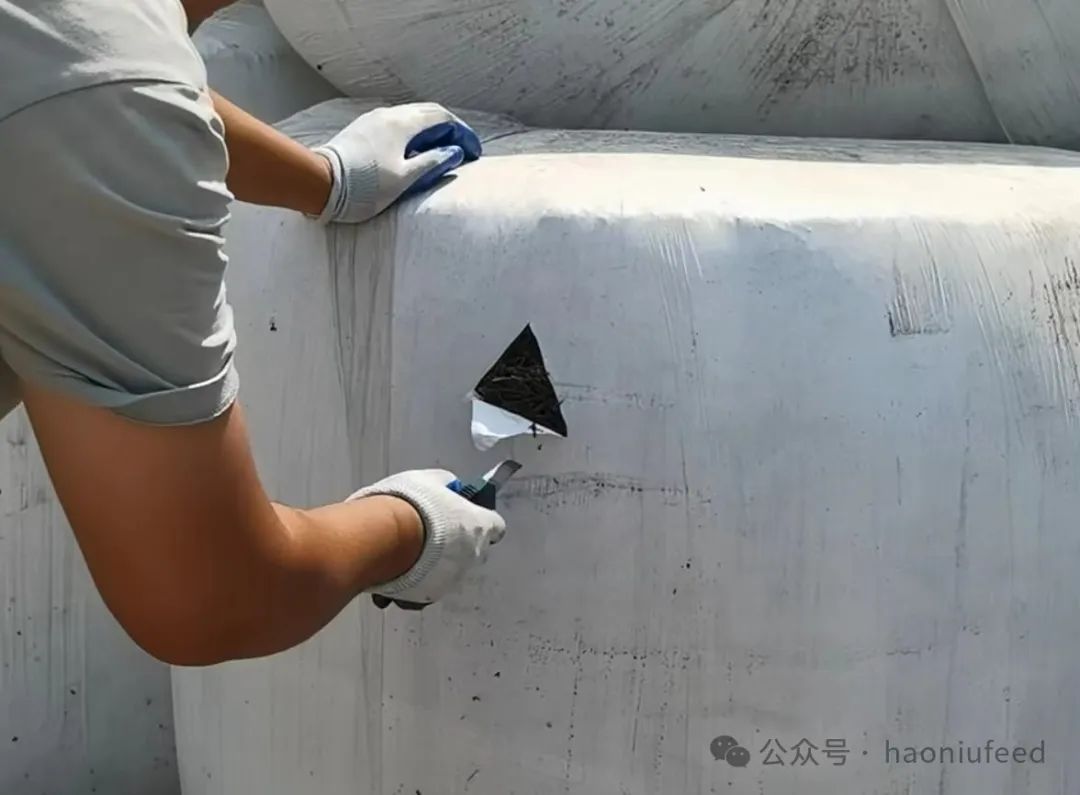

（2）裹包青贮开小三角口：开口边长≤5cm

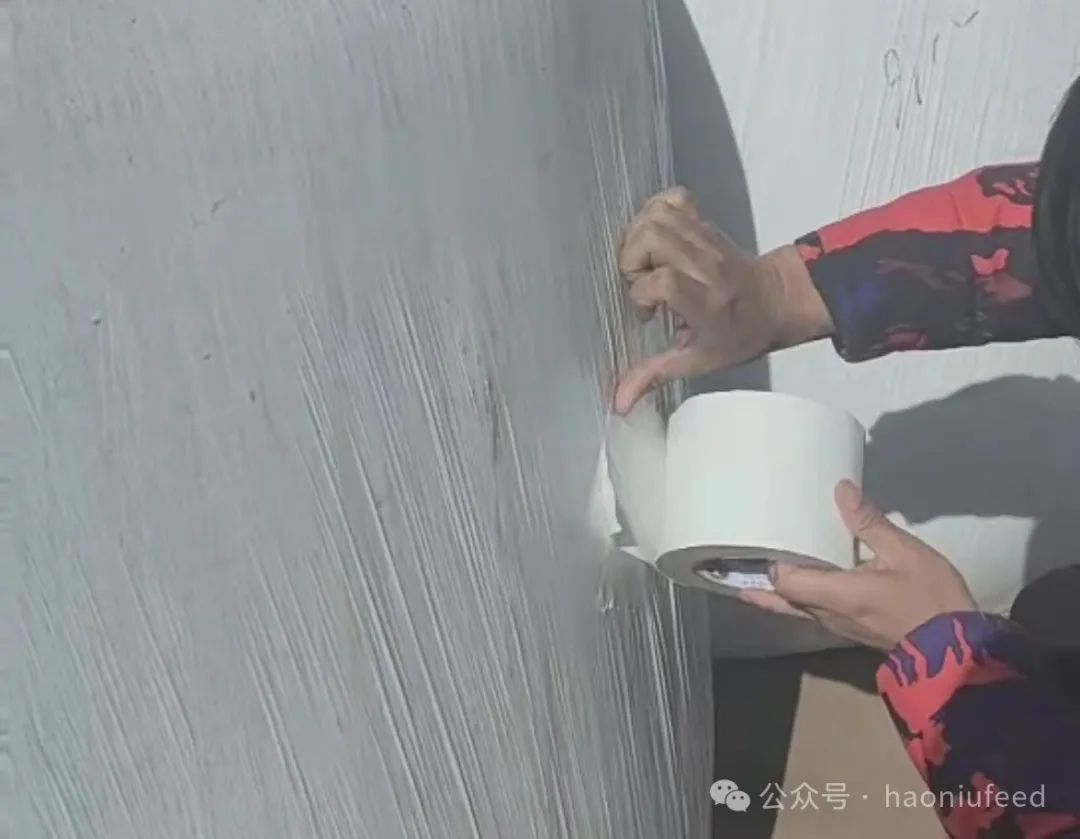

（3）注意：裹包青贮开口取样完成后，要使用专用胶带封口。

3. 钻头不要打到底：取任何物料，钻头都不要打到底，钻头尾部要留出约8-10公分余量，大约一个手掌的宽度。一般物料钻芯都有膨胀系数，打到底容易造成钻头堵塞或钻头摘取困难。

4. 退样操作：卸下钻头将样品袋套在钻头底部握紧，使用通草针从钻头刀口处插入疏通钻头。

5. 钻头堵塞的处理方法：钻头堵塞的主要原因是钻头打到了底，没有给钻芯留出膨胀空间而造成堵塞。处理方法是使用通草针用力敲击钻头管壁至钻芯松动，一般干草类只需敲击管壁钻芯会自动流出。而青贮有黏性特征，钻芯会与管壁粘连，需要用通草针用力敲击管壁至钻芯松动后再进行疏通，通草针为PE软性材质不会对钻头造成损伤。
